Bauzeichnungen verstehen: Grundriss, Schnitt und Ansicht einfach erklärt

Bauzeichnungen: Wer ein Haus baut, wird früher oder später mit zahlreichen Plänen konfrontiert. Grundrisse, Schnitte, Ansichten oder sogar dreidimensionale Visualisierungen gehören heute zur Standardausstattung jeder Bauplanung. Zunächst entsteht jedes Gebäude als Idee – und diese Idee wird Schritt für Schritt in Bauzeichnungen übersetzt. Ob Einfamilienhaus, Doppelhaus oder Anbau: Ohne präzise Baupläne wäre kein Bauprojekt umsetzbar. Viele Bauherren erleben beim ersten Blick auf einen Architektenplan jedoch eine gewisse Unsicherheit. Linien, Symbole, Maßketten und technische Zeichen wirken auf den ersten Blick kompliziert. Dabei sind Bauzeichnungen keineswegs nur für Architekten oder Ingenieure gedacht. Wer einen Hausplan lesen kann, versteht sein zukünftiges Zuhause wesentlich besser und erkennt frühzeitig, ob die geplante Raumaufteilung den eigenen Vorstellungen entspricht.

Besonders in der Entwurfsplanung entscheidet sich, ob ein Gebäude später komfortabel, funktional und wirtschaftlich genutzt werden kann. Bereits kleine Änderungen am Grundriss, an Fensterpositionen oder Verkehrsflächen können den Wohnkomfort erheblich verbessern und gleichzeitig kostspielige Anpassungen während der Bauphase vermeiden.

Die klassische Gebäudeplanung entwickelt sich zudem kontinuierlich weiter. Digitale Werkzeuge der CAD-Planung, fotorealistische 3D-Visualisierungen und intelligente BIM-Modelle ermöglichen heute eine Planung, die noch vor wenigen Jahren kaum vorstellbar gewesen wäre. Bauherren können ihre zukünftigen Wohnräume virtuell begehen, Materialien vergleichen und unterschiedliche Planungsvarianten direkt miteinander bewerten. Dadurch werden Entscheidungen einfacher, Planungsfehler früher erkannt und die Zusammenarbeit aller Projektbeteiligten deutlich effizienter.

In diesem Leitfaden erfahren Sie, welche Arten von Bauzeichnungen es gibt, wie Sie einen Grundriss richtig planen und lesen, warum Gebäudeschnitte und Fassadenansichten unverzichtbar sind und welche Rolle moderne Methoden wie Building Information Modeling (BIM) in der heutigen digitalen Bauplanung spielen.

Inhaltsverzeichnis

1. Was sind Bauzeichnungen?
2. Warum Bauzeichnungen für Bauherren unverzichtbar sind
3. Welche Bauzeichnungen gehören zur Hausplanung?
4. Den Grundriss richtig lesen und verstehen
5. Einen Grundriss zeichnen – darauf kommt es an
6. Gebäudeschnitte richtig interpretieren
7. Fassadenansichten verstehen
8. Vom Bauplan zum digitalen Haus – CAD, 3D-Visualisierung und BIM
9. Bauzeichnungen richtig prüfen
10. Häufige Fehler
11. Rechtliche Hinweise
12. Fazit
13. FAQ

Was sind Bauzeichnungen?

Bauzeichnungen sind technische Darstellungen eines Gebäudes und bilden die wichtigste Kommunikationsgrundlage zwischen allen am Hausbau beteiligten Personen. Sie zeigen nicht nur die Form eines Hauses, sondern enthalten sämtliche Informationen, die für Planung, Genehmigung und spätere Bauausführung erforderlich sind. Deshalb begleiten sie ein Bauprojekt von der ersten Skizze bis zur Fertigstellung.

Während viele Bauherren den Begriff Bauplan als Sammelbezeichnung verwenden, besteht die vollständige Planungsdokumentation aus zahlreichen unterschiedlichen Planungsunterlagen. Dazu gehören unter anderem Grundrisse, Gebäudeschnitte, Fassadenansichten, Detailzeichnungen und später die Ausführungsplanung. Gemeinsam ergeben diese Unterlagen ein vollständiges Bild des geplanten Gebäudes.

Jede Architekturzeichnung erfüllt dabei eine eigene Aufgabe. Ein Grundriss erklärt die Raumaufteilung, ein Schnitt macht Höhen und Konstruktionen sichtbar, während Ansichten die äußere Gestaltung des Hauses zeigen. Erst das Zusammenspiel aller Zeichnungen ermöglicht eine realistische Vorstellung des fertigen Bauwerks.

Heute entstehen Bauzeichnungen fast ausschließlich digital. Moderne Programme der CAD-Planung ermöglichen millimetergenaue Zeichnungen und vereinfachen spätere Änderungen erheblich. Gleichzeitig bilden sie die Grundlage für weiterführende digitale Prozesse wie Building Information Modeling (BIM), bei dem sämtliche Gebäudedaten in einem intelligenten digitalen Modell zusammengeführt werden.

Info

Bauzeichnungen erfüllen unterschiedliche Aufgaben
Zeichnung                                           Zweck
Grundriss                                             Raumaufteilung und Wohnkomfort beurteilen
Gebäudeschnitt                                   Höhen und Konstruktion verstehen
Fassadenansicht                                 Architektur und Gestaltung bewerten
Lageplan                                               Gebäude auf dem Grundstück positionieren
Detailzeichnung                                   Anschlüsse und Konstruktionen exakt darstellen
Ausführungsplan                                 Grundlage für die Bauausführung

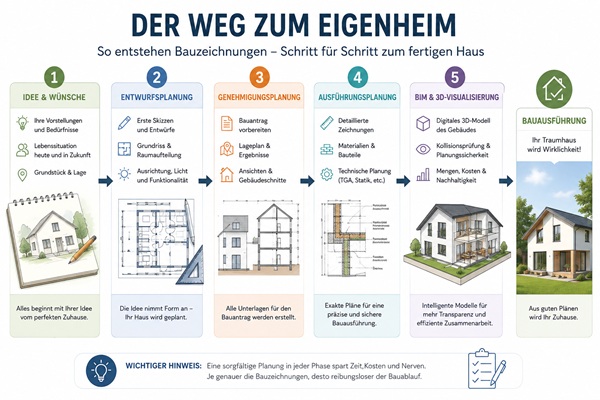

Von der ersten Idee bis zur Ausführungsplanung

Ein Bauprojekt entwickelt sich in mehreren Planungsstufen. Mit jeder Phase werden die Bauzeichnungen detaillierter und enthalten zusätzliche Informationen.

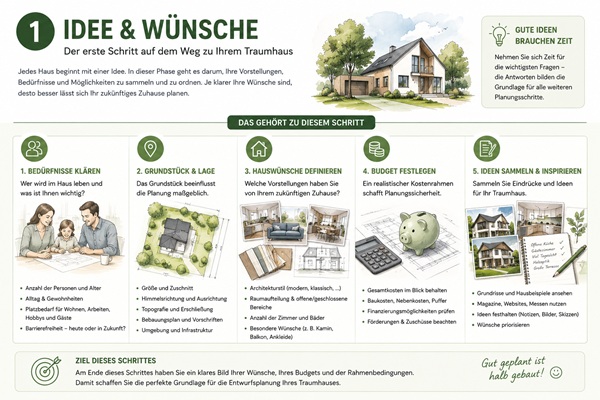

Am Anfang steht häufig eine einfache Handskizze oder ein erster Hausplan, aus dem in der Entwurfsplanung ein vollständiger Grundriss entwickelt wird. Anschließend folgen die Genehmigungsunterlagen für den Bauantrag. Erst danach entsteht die Ausführungsplanung, die sämtliche Maße, Materialien und technischen Details enthält, nach denen das Gebäude später tatsächlich errichtet wird.

Je weiter die Planung fortschreitet, desto aufwendiger und präziser werden die Bauzeichnungen. Änderungen sind in frühen Planungsphasen meist problemlos möglich, während sie während der Bauausführung häufig erhebliche Mehrkosten verursachen.

Warum Bauzeichnungen für Bauherren unverzichtbar sind

Viele Bauherren konzentrieren sich zunächst auf die äußere Architektur oder die gewünschte Wohnfläche. In der Praxis entscheidet jedoch die Qualität der Gebäudeplanung darüber, ob ein Haus später wirklich den Anforderungen seiner Bewohner entspricht. Bauzeichnungen helfen dabei, diese Qualität bereits vor Baubeginn zu beurteilen.

Ein sorgfältig geplanter Grundriss zeigt beispielsweise, ob alltägliche Wege sinnvoll angeordnet sind, ausreichend Stauraum vorhanden ist oder Möbel problemlos aufgestellt werden können. Gleichzeitig lassen sich Lichtverhältnisse, Fenstergrößen und die Ausrichtung der Räume frühzeitig bewerten. Dadurch entsteht ein deutlich realistischeres Bild des zukünftigen Wohnkomforts als allein anhand einer Beschreibung oder eines Exposés.

Wer Bauzeichnungen versteht, kann außerdem wesentlich fundierter mit Architekten, Bauträgern oder Fachplanern kommunizieren. Änderungswünsche lassen sich präzise formulieren, Missverständnisse werden vermieden und Planungsentscheidungen können gemeinsam auf einer nachvollziehbaren Grundlage getroffen werden.

Ein weiterer Vorteil liegt in der Kostenkontrolle. Viele Planungsfehler entstehen nicht auf der Baustelle, sondern bereits während der Entwurfsphase. Werden sie erst nach Baubeginn erkannt, führen selbst kleine Änderungen häufig zu zusätzlichen Planungs- und Baukosten. Eine sorgfältige Prüfung der Bauzeichnungen reduziert dieses Risiko erheblich.

Nicht zuletzt gewinnen Bauzeichnungen durch die fortschreitende digitale Bauplanung weiter an Bedeutung. Moderne 3D-Visualisierungen oder ein BIM-Modell ergänzen die klassischen Pläne und erleichtern Bauherren die räumliche Vorstellung ihres zukünftigen Hauses. Trotzdem bleiben Grundriss, Schnitt und Ansicht die zentrale Grundlage jeder professionellen Bauplanung.

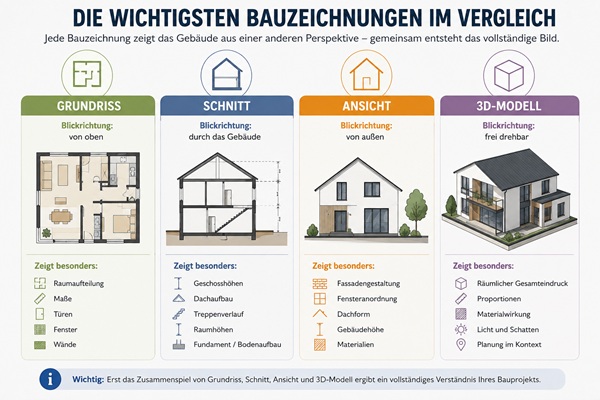

Welche Bauzeichnungen gehören zur Hausplanung?

Wer zum ersten Mal ein Bauprojekt begleitet, ist häufig überrascht, wie viele unterschiedliche Bauzeichnungen im Laufe der Planung entstehen. Tatsächlich genügt ein einzelner Grundriss längst nicht, um ein Gebäude vollständig zu beschreiben. Jede Zeichnung zeigt das Haus aus einer anderen Perspektive und ergänzt die übrigen Planungsunterlagen um wichtige Informationen.

Die drei wichtigsten Darstellungen sind der Grundriss, der Gebäudeschnitt und die Fassadenansicht. Gemeinsam vermitteln sie ein vollständiges Bild der Architektur und bilden die Grundlage für alle weiteren Planungsphasen.

Der Grundriss – die funktionale Basis des Hauses

Der Grundriss gehört zu den wichtigsten Bauzeichnungen überhaupt. Er zeigt das Gebäude aus der Vogelperspektive und macht die spätere Raumaufteilung sichtbar. Türen, Fenster, Wände, Treppen und Verkehrsflächen lassen sich ebenso erkennen wie die geplante Möblierung oder die Anordnung sanitärer Einrichtungen.

Für Bauherren ist der Grundriss weit mehr als eine technische Zeichnung. Er beantwortet zentrale Fragen des späteren Alltags: Sind die Wege zwischen Küche und Essbereich sinnvoll? Gibt es genügend Platz für Schränke? Ist das Homeoffice ruhig gelegen? Wie wirken die Räume im Verhältnis zueinander?

Ein gut geplanter Grundriss verbindet Wohnkomfort, Funktionalität und Wirtschaftlichkeit. Deshalb nimmt die Wohnflächenplanung bereits in der frühen Entwurfsplanung einen besonders hohen Stellenwert ein.

Den Grundriss richtig lesen und verstehen

Der Grundriss ist für die meisten Bauherren die wichtigste Bauzeichnung, denn er vermittelt den ersten konkreten Eindruck vom zukünftigen Zuhause. Gleichzeitig gehört er zu den Plänen, die am häufigsten missverstanden werden. Räume wirken auf dem Papier oft größer oder kleiner, als sie später tatsächlich sind. Deshalb lohnt es sich, den Grundriss nicht nur als technische Zeichnung zu betrachten, sondern gedanklich durch das zukünftige Haus zu gehen.

Ein Grundriss entsteht, indem man sich das Gebäude etwa einen Meter über dem Fußboden waagerecht aufgeschnitten vorstellt. Dadurch werden Wände, Türen, Fenster und sämtliche Räume von oben sichtbar. Ergänzt wird die Darstellung durch Maße, Höhenangaben, Symbole und häufig auch eine beispielhafte Möblierung. Diese Elemente helfen dabei, die spätere Nutzung realistisch einzuschätzen.

Viele Bauherren achten zunächst auf die Größe einzelner Räume. Mindestens genauso wichtig sind jedoch die Beziehungen zwischen den Räumen. Ein offener Wohn- und Essbereich wirkt großzügig, wenn die Laufwege logisch angeordnet sind. Ein Hauswirtschaftsraum direkt neben der Küche spart täglich Wege, während ein schlecht platzierter Flur unnötige Wohnfläche beanspruchen kann. Ein guter Hausplan berücksichtigt deshalb nicht nur Quadratmeter, sondern den gesamten Ablauf des täglichen Lebens.

Auch die Ausrichtung des Gebäudes spielt bereits im Grundriss eine entscheidende Rolle. Große Fensterflächen auf der Südseite sorgen für helle Wohnräume und können den solaren Energiegewinn erhöhen. Schlafzimmer profitieren häufig von einer östlichen Ausrichtung, während Arbeitszimmer möglichst blendfrei geplant werden sollten. Solche Entscheidungen beeinflussen den Wohnkomfort oft stärker als wenige zusätzliche Quadratmeter.

Moderne Wohnflächenplanung berücksichtigt zudem zukünftige Lebenssituationen. Ein heute als Gästezimmer genutzter Raum kann später zum Homeoffice, Kinderzimmer oder barrierefreien Schlafzimmer werden. Flexible Grundrisse schaffen langfristig mehr Wohnqualität und erhöhen gleichzeitig den Wert einer Immobilie.

Welche Informationen enthält ein Grundriss?

Ein professioneller Grundriss vermittelt weit mehr als die bloße Raumaufteilung. Jede Linie und jedes Symbol erfüllt einen bestimmten Zweck. Außen- und Innenwände unterscheiden sich beispielsweise durch ihre Stärke, Türen werden mit ihrer Öffnungsrichtung dargestellt und Fenster geben Aufschluss über Lichteinfall und Belüftungsmöglichkeiten.

Ebenso wichtig sind Maßketten und Maßangaben. Sie zeigen nicht nur die Größe einzelner Räume, sondern auch Wandstärken, Fensterbreiten und Abstände. Wer diese Maße richtig interpretiert, kann Möbel bereits während der Entwurfsplanung realistisch einplanen und erkennt frühzeitig mögliche Platzprobleme.

Viele Architekturzeichnungen enthalten zusätzlich Möblierungsvorschläge. Diese sind zwar nicht verbindlich, helfen jedoch dabei, Proportionen besser einzuschätzen. Ein Schlafzimmer wirkt auf dem Papier oft großzügig, bis ein Doppelbett und ein Kleiderschrank eingezeichnet werden. Erst dann zeigt sich, ob ausreichend Bewegungsfläche verbleibt.

Maßstab verstehen – warum Zentimeter auf dem Papier entscheidend sind

Ein häufiger Fehler besteht darin, einen Grundriss ohne Berücksichtigung des Maßstabs zu beurteilen. Die meisten Baupläne werden im Maßstab 1:100 oder 1:50 erstellt. Das bedeutet, dass ein Zentimeter auf dem Papier einem Meter beziehungsweise einem halben Meter in der Realität entspricht.
Je detaillierter die Planung wird, desto größer wird der Maßstab. Während Entwurfszeichnungen häufig im Maßstab 1:100 ausreichen, verwendet die Ausführungsplanung meist 1:50 oder sogar 1:20. Dadurch werden Einbaudetails, Anschlüsse oder Konstruktionen wesentlich genauer dargestellt.

Gerade Bauherren sollten sich deshalb nicht ausschließlich auf ihr Augenmaß verlassen. Ein Raum, der auf einem Ausdruck großzügig erscheint, kann in Wirklichkeit deutlich kleiner wirken. Umgekehrt wirken schmale Flure auf einem Plan oft enger, als sie später empfunden werden.

Einen Grundriss zeichnen – von der Idee zur professionellen Planung

Viele zukünftige Bauherren beginnen ihre Hausplanung mit einer eigenen Skizze. Das ist nicht nur sinnvoll, sondern erleichtert dem Architekten häufig den Einstieg in die Planung. Wer einen ersten Grundriss erstellen möchte, sollte jedoch bedenken, dass ein funktionierender Hausentwurf weit mehr umfasst als das Aneinanderreihen einzelner Räume.

Am Anfang steht die Frage, wie das Haus später genutzt werden soll. Eine junge Familie hat andere Anforderungen als ein Paar, das altersgerecht bauen möchte. Auch Homeoffice, Hobbyräume oder Einliegerwohnungen verändern die Planung erheblich. Ein guter Grundriss entsteht deshalb immer aus den Bedürfnissen seiner Bewohner und nicht aus starren Standardlösungen.

Ebenso wichtig sind kurze Wege innerhalb des Hauses. Küche, Speisekammer und Hauswirtschaftsraum sollten möglichst sinnvoll miteinander verbunden sein. Schlafräume benötigen Ruhe und Privatsphäre, während Wohnbereiche offen und kommunikativ gestaltet werden können. Diese funktionalen Zusammenhänge bilden das Fundament jeder gelungenen Gebäudeplanung.

Praxistipp

• Stellen Sie sich Ihren Alltag vor
• Gehen Sie den Grundriss gedanklich Raum für Raum durch.
• Wo legen Sie nach dem Einkaufen die Taschen ab?
• Wie gelangen Gäste ins Wohnzimmer?
• Wo spielen später die Kinder?
• Reicht der Platz vor dem Kleiderschrank?
• Kann man mit geöffnetem Geschirrspüler noch bequem durch die Küche laufen?

Genau diese Fragen entscheiden später darüber, ob sich ein Haus wirklich komfortabel anfühlt. Heute erfolgt das Grundriss zeichnen nahezu ausschließlich digital. Moderne Programme der CAD-Planung ermöglichen es, verschiedene Varianten schnell miteinander zu vergleichen und Änderungen ohne großen Aufwand umzusetzen. Wände lassen sich verschieben, Fenster vergrößern oder komplette Raumkonzepte neu organisieren. Dadurch wird die Entwurfsplanung deutlich flexibler als früher.

Von der CAD-Planung zur 3D-Visualisierung

Die zweidimensionale Architekturzeichnung bleibt zwar die Grundlage jeder Planung, doch viele Menschen können sich Räume anhand eines Grundrisses nur schwer vorstellen. Deshalb ergänzen Architekten ihre Entwürfe heute häufig durch fotorealistische 3D-Visualisierungen.

Diese digitalen Modelle ermöglichen virtuelle Rundgänge durch das zukünftige Gebäude. Raumgrößen, Blickachsen oder Lichtverhältnisse lassen sich wesentlich realistischer beurteilen als anhand klassischer Bauzeichnungen. Bauherren erkennen dadurch schneller, ob Proportionen harmonisch wirken oder ob einzelne Bereiche noch angepasst werden sollten.

Auch Materialentscheidungen fallen leichter. Unterschiedliche Fassaden, Bodenbeläge oder Dachfarben können direkt miteinander verglichen werden, bevor der Bau überhaupt beginnt. Das erhöht nicht nur die Planungssicherheit, sondern reduziert auch spätere Änderungswünsche.

Gebäudeschnitte richtig interpretieren

Während der Grundriss vor allem die horizontale Organisation eines Hauses zeigt, liefert der Gebäudeschnitt einen Blick in das Innere des Bauwerks. Er entsteht, indem das Gebäude gedanklich senkrecht durchschnitten wird. Dadurch werden Höhen, Geschosse und konstruktive Zusammenhänge sichtbar, die im Grundriss verborgen bleiben.

Für Bauherren gehört der Gebäudeschnitt häufig zu den unterschätzten Bauzeichnungen. Tatsächlich beantwortet er viele Fragen, die im Alltag entscheidend sind. Wie hoch wirkt das Wohnzimmer? Reicht die Stehhöhe unter der Dachschräge aus? Wie verläuft die Treppe zwischen den Geschossen? Wo befinden sich Decken und Dachaufbau?

Gerade bei Häusern mit ausgebautem Dachgeschoss zeigt sich die Bedeutung des Schnitts. Ein Raum kann im Grundriss großzügig erscheinen, verliert jedoch durch Dachschrägen einen erheblichen Teil seiner nutzbaren Fläche. Erst der Schnitt macht diese räumlichen Zusammenhänge sichtbar und hilft dabei, die tatsächliche Wohnflächenplanung realistisch einzuschätzen.

Auch technische Aspekte werden hier deutlich. Geschosshöhen, Deckenstärken oder Fundamentbereiche lassen sich im Gebäudeschnitt wesentlich besser beurteilen als in anderen Planungsunterlagen. Für Fachplaner bildet diese Darstellung daher eine wichtige Grundlage der späteren Ausführungsplanung.

Fassadenansichten – so entsteht der Charakter eines Hauses

Die Fassadenansicht zeigt das Gebäude aus jeder Himmelsrichtung und vermittelt den späteren äußeren Eindruck des Hauses. Während Grundriss und Gebäudeschnitt vor allem die Funktion beschreiben, steht bei der Ansicht die architektonische Gestaltung im Mittelpunkt.

Fensterformate, Dachneigung, Fassadenmaterialien und Gebäudeproportionen wirken hier erstmals als Gesamtbild zusammen. Oft reichen bereits kleine Veränderungen aus, um den Charakter eines Hauses vollständig zu verändern. Ein größeres Fensterband, ein schmalerer Dachüberstand oder eine andere Fassadengliederung können die Architektur moderner, klassischer oder eleganter erscheinen lassen.

Für Bauherren lohnt es sich deshalb, die Fassadenansichten ebenso sorgfältig zu prüfen wie den Grundriss. Schließlich prägen sie nicht nur die Außenwirkung des Gebäudes, sondern beeinflussen auch Belichtung, Energieeffizienz und das Zusammenspiel mit dem Grundstück.

Vom klassischen Bauplan zum digitalen Gebäudemodell – CAD, 3D-Visualisierung und Building Information Modeling (BIM)

Die Bauplanung hat sich in den vergangenen Jahren grundlegend verändert. Während früher nahezu ausschließlich zweidimensionale Bauzeichnungen erstellt wurden, arbeiten Architekten und Planungsbüros heute zunehmend mit digitalen Modellen. Der klassische Grundriss, der Gebäudeschnitt und die Fassadenansicht bleiben zwar weiterhin unverzichtbar, werden jedoch durch moderne Technologien ergänzt, die Bauherren einen wesentlich realistischeren Eindruck ihres zukünftigen Hauses vermitteln.

Vor allem in der frühen Entwurfsplanung bieten digitale Werkzeuge große Vorteile. Änderungen lassen sich innerhalb weniger Minuten umsetzen, verschiedene Grundrissvarianten können miteinander verglichen werden und räumliche Zusammenhänge werden deutlich verständlicher dargestellt. Dadurch entsteht bereits vor Baubeginn ein sehr realistisches Bild des späteren Gebäudes.

CAD-Planung – der digitale Standard moderner Architektur

Fast jede professionelle Architekturzeichnung entsteht heute mithilfe einer CAD-Planung (Computer Aided Design). Statt Baupläne von Hand zu zeichnen, arbeiten Architekten mit leistungsfähiger Software, die exakte Maße, millimetergenaue Konstruktionen und schnelle Änderungen ermöglicht.

Für Bauherren bedeutet das vor allem mehr Flexibilität. Soll eine Wand verschoben, ein Fenster vergrößert oder die Raumaufteilung angepasst werden, lassen sich diese Änderungen bereits während der Entwurfsplanung problemlos umsetzen. Gleichzeitig reduziert die digitale Planung das Risiko von Übertragungsfehlern und sorgt dafür, dass sämtliche Planungsunterlagen stets auf dem aktuellen Stand bleiben.

Ein weiterer Vorteil besteht darin, dass aus einem digitalen Modell automatisch unterschiedliche Bauzeichnungen erzeugt werden können. Ändert sich beispielsweise der Grundriss, werden Schnitte und Ansichten in vielen Programmen automatisch aktualisiert. Dadurch bleibt die gesamte Gebäudeplanung konsistent und Fehler durch veraltete Pläne werden vermieden.

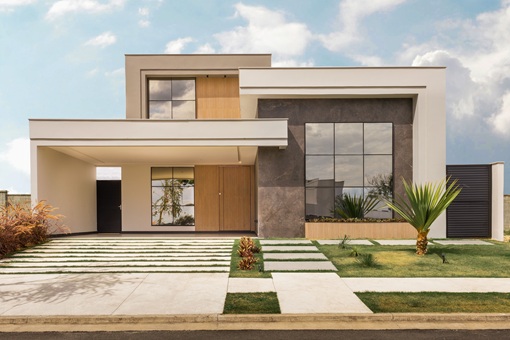

3D-Visualisierung – das zukünftige Zuhause schon vor dem Baubeginn erleben

Für viele Menschen ist es schwierig, sich ein Haus allein anhand eines Grundrisses vorzustellen. Selbst erfahrene Bauherren können aus einer zweidimensionalen Architekturzeichnung oft nur schwer erkennen, wie ein Raum später tatsächlich wirkt.

Hier setzt die 3D-Visualisierung an. Sie verwandelt technische Baupläne in realitätsnahe Darstellungen, die das zukünftige Gebäude aus nahezu jeder Perspektive zeigen. Räume lassen sich virtuell betreten, Lichtverhältnisse simulieren und unterschiedliche Materialien miteinander vergleichen.

Gerade bei Einfamilienhäusern bietet die dreidimensionale Darstellung erhebliche Vorteile. Bauherren erkennen frühzeitig, ob Räume großzügig wirken, ob Fenster ausreichend Tageslicht in den Wohnbereich bringen oder ob die geplante Möblierung harmonisch in das Gesamtkonzept passt. Dadurch entstehen fundiertere Entscheidungen und kostspielige Änderungen während der Bauphase werden seltener.

Moderne Visualisierungen gehen inzwischen noch einen Schritt weiter. Virtuelle Rundgänge oder Virtual-Reality-Anwendungen ermöglichen es, sich bereits vor dem ersten Spatenstich frei durch das zukünftige Haus zu bewegen. Das erleichtert nicht nur die Planung, sondern schafft auch ein deutlich besseres Verständnis für Proportionen und Raumwirkungen.

Building Information Modeling (BIM) einfach erklärt

Während klassische Bauzeichnungen hauptsächlich Informationen darstellen, verbindet Building Information Modeling (BIM) sämtliche Daten eines Gebäudes in einem intelligenten digitalen Modell. Man kann sich ein BIM-Modell als digitalen Zwilling des späteren Hauses vorstellen.

In diesem Modell werden nicht nur Wände, Fenster oder Dächer dargestellt. Auch Materialien, technische Anlagen, statische Berechnungen, Mengen, Kosten und Wartungsinformationen sind miteinander verknüpft. Ändert sich beispielsweise die Position einer Wand, aktualisieren sich sämtliche davon betroffenen Bauzeichnungen und Berechnungen automatisch.

Das macht Building Information Modeling zu einer der wichtigsten Entwicklungen der modernen digitalen Bauplanung.
Statt mehrere voneinander getrennte Pläne zu verwalten, arbeiten Architekten, Statiker, Haustechnikplaner und Bauunternehmen gemeinsam an einem zentralen Gebäudemodell. Dadurch werden Konflikte wesentlich früher erkannt und Planungsprozesse effizienter gestaltet.

Welche Vorteile bietet BIM für private Bauherren?

Viele verbinden BIM Building ausschließlich mit Großprojekten wie Flughäfen oder Bürogebäuden. Tatsächlich profitieren jedoch auch private Bauherren zunehmend von dieser Planungsmethode.
Durch die gemeinsame Datenbasis lassen sich Planungsfehler häufig bereits am Computer erkennen. Kollisionen zwischen Leitungen, tragenden Bauteilen oder technischen Anlagen werden sichtbar, bevor überhaupt gebaut wird. Das spart Zeit, reduziert Nacharbeiten und erhöht die Kostensicherheit.

Auch Änderungen können wesentlich schneller bewertet werden. Möchte ein Bauherr während der Planung zusätzliche Fenster oder eine andere Dachform, zeigt das BIM-Modell unmittelbar, welche Auswirkungen diese Anpassung auf Konstruktion, Energieeffizienz oder Kosten haben kann.

Darüber hinaus verbessert Building Information Modeling die Zusammenarbeit aller Projektbeteiligten. Statt unterschiedliche Versionen einzelner Bauzeichnungen auszutauschen, greifen alle auf dieselbe aktuelle Planungsgrundlage zu. Das reduziert Missverständnisse und sorgt für einen transparenteren Bauablauf.

Klassische Bauzeichnungen oder BIM – wo liegen die Unterschiede?

• Zweidimensionale Pläne
• Intelligentes 3D-Gebäudemodell
• Änderungen müssen häufig in mehreren Zeichnungen angepasst werden
• Änderungen aktualisieren alle Ansichten automatisch
• Informationen sind auf mehrere Dokumente verteilt
• Sämtliche Gebäudedaten befinden sich in einem zentralen
• Kommunikation erfolgt über einzelne Planungsstände
• Alle Beteiligten arbeiten mit derselben Datenbasis
• Ideal für Genehmigungs- und Ausführungspläne
• Optimal für Planung, Koordination und Bauausführung

Praxistipps: So prüfen Sie Bauzeichnungen richtig

Auch wenn Architekten und Planungsbüros über viel Erfahrung verfügen, sollten Bauherren sämtliche Bauzeichnungen aufmerksam prüfen. Schließlich kennt niemand die eigenen Wohngewohnheiten besser als die Menschen, die später im Haus leben werden.

Nehmen Sie sich ausreichend Zeit, jeden Grundriss, jeden Gebäudeschnitt und jede Fassadenansicht in Ruhe zu betrachten. Versetzen Sie sich gedanklich in Ihren Alltag und gehen Sie Zimmer für Zimmer durch das geplante Gebäude. Überlegen Sie, ob Laufwege sinnvoll angeordnet sind, Möbel ausreichend Platz finden und Fenster an den richtigen Stellen sitzen.

Besonders hilfreich ist es, die Bauzeichnungen gemeinsam mit einer 3D-Visualisierung zu betrachten. Während der Grundriss exakte Maße liefert, vermittelt die dreidimensionale Darstellung ein realistisches Raumgefühl. Beide Darstellungen ergänzen sich ideal und ermöglichen fundierte Entscheidungen bereits während der Entwurfsplanung.

Scheuen Sie sich außerdem nicht, Rückfragen zu stellen. Gute Architekten erklären ihre Architekturzeichnungen verständlich und begrüßen Änderungswünsche, solange sie frühzeitig erfolgen. Jede Anpassung, die vor Beginn der Ausführungsplanung erfolgt, spart im Regelfall Zeit, Kosten und unnötigen Aufwand auf der Baustelle.

Die häufigsten Fehler beim Lesen von Bauzeichnungen

Viele Planungsprobleme entstehen nicht durch falsche Bauzeichnungen, sondern durch ihre Interpretation. Ein häufiger Irrtum besteht darin, sich ausschließlich auf den Grundriss zu konzentrieren und Gebäudeschnitt oder Fassadenansicht kaum zu beachten. Dadurch bleiben wichtige Informationen über Raumhöhen, Dachschrägen oder Fensterproportionen unberücksichtigt.

Ebenso werden Maßstäbe häufig unterschätzt. Ein großzügig wirkender Raum auf dem Papier kann in der Realität deutlich kleiner erscheinen, wenn Möbel, Türen oder Verkehrsflächen berücksichtigt werden. Deshalb sollten Bauzeichnungen immer gemeinsam mit den eingetragenen Maßangaben bewertet werden.

Auch zukünftige Anforderungen werden oft vergessen. Familien verändern sich, Kinder werden älter oder Arbeitsplätze verlagern sich ins Homeoffice. Eine flexible Wohnflächenplanung schafft Reserven für solche Veränderungen und verhindert teure Umbauten in späteren Jahren.

Rechtliche Hinweise

Bauzeichnungen sind nicht nur technische Unterlagen, sondern häufig auch Bestandteil von Bauverträgen und Genehmigungsverfahren. Insbesondere die Genehmigungsplanung bildet die Grundlage für den Bauantrag und muss den öffentlich-rechtlichen Vorschriften entsprechen.

Die spätere Ausführungsplanung dient wiederum als verbindliche Arbeitsgrundlage für die ausführenden Unternehmen. Änderungen während der Bauphase sollten deshalb immer dokumentiert und mit den verantwortlichen Planern abgestimmt werden.

Darüber hinaus unterliegen Architekturzeichnungen grundsätzlich dem Urheberrecht. Bauzeichnungen dürfen daher nicht ohne Zustimmung des Architekten verändert, veröffentlicht oder für andere Bauprojekte verwendet werden.

Expertenwissen Architekten

Darauf achten Architekten zuerst

Viele Bauherren konzentrieren sich zunächst auf die Größe einzelner Räume. Aus Sicht eines Architekten ist jedoch entscheidend, wie diese Räume miteinander funktionieren. Gute Hausplanung bedeutet nicht möglichst viele Quadratmeter, sondern kurze Wege, ausreichend Tageslicht, sinnvolle Blickachsen und flexible Nutzungsmöglichkeiten. Ein kompakter, gut durchdachter Grundriss bietet häufig einen höheren Wohnkomfort als ein deutlich größeres Haus mit ungünstiger Raumaufteilung.

Warum Änderungen später teuer werden

Während der Entwurfsplanung kostet das Verschieben einer Wand meist nur wenige Minuten Planungsaufwand. Nach der Genehmigung müssen dagegen häufig Statik, Haustechnik, Energieberechnung und Bauantragsunterlagen angepasst werden. Erfolgt die Änderung erst während der Bauausführung, entstehen zusätzlich Material-, Arbeits- und Terminmehrkosten.
Deshalb gilt unter Architekten ein einfacher Grundsatz:
Je früher ein Fehler erkannt wird, desto günstiger lässt er sich beheben.

Fazit: Bauzeichnungen sind der Schlüssel zu einer erfolgreichen Hausplanung

Ein Haus entsteht nicht erst auf der Baustelle – es entsteht zunächst auf dem Papier beziehungsweise heute meist am Computer. Bauzeichnungen bilden die gemeinsame Sprache aller am Bau Beteiligten und schaffen die Grundlage dafür, dass aus einer Idee ein funktionierendes Zuhause wird. Ob Grundriss, Gebäudeschnitt oder Fassadenansicht – jede Architekturzeichnung liefert einen wichtigen Baustein für die spätere Umsetzung und hilft dabei, Planungsentscheidungen nachvollziehbar zu treffen.

Für Bauherren lohnt es sich deshalb, die Planungsunterlagen nicht nur oberflächlich zu betrachten. Wer einen Bauplan lesen kann, erkennt frühzeitig Optimierungsmöglichkeiten bei der Raumaufteilung, bewertet die spätere Wohnflächenplanung realistischer und kann Änderungswünsche bereits während der Entwurfsplanung einbringen. Das spart Zeit, vermeidet Missverständnisse und reduziert unnötige Mehrkosten während der Bauphase.

Gleichzeitig verändert die Digitalisierung die Gebäudeplanung grundlegend. Moderne CAD-Planung, fotorealistische 3D-Visualisierungen und Building Information Modeling (BIM) ermöglichen eine Planung, die deutlich transparenter und präziser ist als noch vor wenigen Jahren. Das intelligente BIM-Modell verbindet Architektur, Tragwerk, Haustechnik, Materialien und Kosten in einer zentralen Datenbasis und schafft damit eine neue Qualität der Zusammenarbeit.

Dennoch gilt auch in Zukunft: Ein digitales Modell ersetzt nicht das Verständnis für klassische Bauzeichnungen. Erst das Zusammenspiel aus Grundriss, Gebäudeschnitt, Fassadenansicht und digitalen Planungswerkzeugen vermittelt ein vollständiges Bild des zukünftigen Hauses.

Wer sich frühzeitig mit Bauzeichnungen beschäftigt, schafft die besten Voraussetzungen für einen reibungslosen Bauablauf – und für ein Zuhause, das nicht nur optisch überzeugt, sondern auch im Alltag funktioniert.

Häufig gestellte Fragen (FAQ)

Was sind Bauzeichnungen?
Bauzeichnungen sind technische Darstellungen eines Gebäudes. Sie zeigen unter anderem Grundrisse, Schnitte, Ansichten und Detailzeichnungen und dienen als Grundlage für Planung, Genehmigung und Bauausführung.

Welche Bauzeichnungen gehören zu einer Hausplanung?
Zu einer vollständigen Gebäudeplanung gehören in der Regel Grundrisse, Gebäudeschnitte, Fassadenansichten, Lagepläne sowie später Detail- und Ausführungspläne. Je nach Bauvorhaben kommen außerdem Pläne für Tragwerk, Haustechnik oder Außenanlagen hinzu.

Was ist der Unterschied zwischen einem Grundriss und einem Gebäudeschnitt?
Ein Grundriss zeigt die Raumaufteilung eines Geschosses aus der Vogelperspektive. Der Gebäudeschnitt stellt das Gebäude senkrecht dar und macht Raumhöhen, Dachaufbau, Geschosse und konstruktive Details sichtbar.

Warum sollte ich Bauzeichnungen selbst prüfen?
Architekten und Fachplaner kennen die technischen Anforderungen eines Gebäudes – Sie kennen Ihren Alltag. Deshalb sollten Sie sämtliche Planungsunterlagen sorgfältig prüfen und überlegen, ob Laufwege, Raumgrößen und Möblierung zu Ihren persönlichen Bedürfnissen passen.

Kann ich meinen Grundriss selbst zeichnen?
Ja. Erste Skizzen oder digitale Entwürfe helfen dabei, die eigenen Vorstellungen zu entwickeln. Für die Genehmigungs- und Ausführungsplanung werden jedoch professionelle Architekturzeichnungen benötigt, die von qualifizierten Planern erstellt werden.

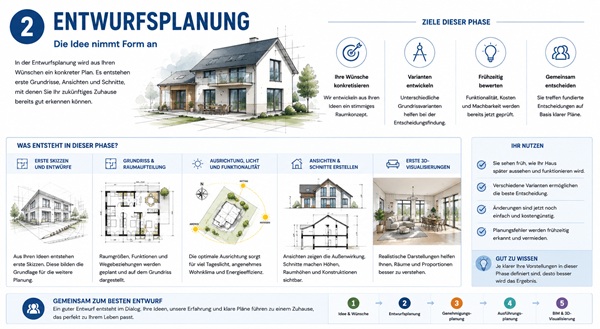

Welche Rolle spielt die Entwurfsplanung?
Die Entwurfsplanung ist eine der wichtigsten Phasen eines Bauprojekts. Hier entstehen der erste Hausplan, die Raumaufteilung und das architektonische Konzept. Änderungen sind in dieser Phase deutlich einfacher und kostengünstiger als nach Baubeginn.

Was bedeutet CAD-Planung?
CAD steht für Computer Aided Design. Mit dieser Software erstellen Architekten digitale Bauzeichnungen, die präzise Maße enthalten und sich schnell anpassen lassen. CAD bildet heute die Grundlage nahezu jeder professionellen Hausplanung.

Was bringt eine 3D-Visualisierung?
Eine 3D-Visualisierung ergänzt klassische Bauzeichnungen um eine realistische Darstellung des geplanten Gebäudes. Bauherren erhalten dadurch einen besseren Eindruck von Raumgrößen, Lichtverhältnissen und Materialien und können Planungsentscheidungen sicherer treffen.

Was ist Building Information Modeling (BIM)?
Building Information Modeling (BIM) ist eine digitale Planungsmethode, bei der alle Informationen eines Gebäudes in einem zentralen Modell zusammengeführt werden. Neben der Architektur enthält ein BIM-Modell unter anderem Daten zu Tragwerk, Haustechnik, Materialien, Mengen und Kosten.

Ist BIM auch für Einfamilienhäuser sinnvoll?
Ja. Zwar wird BIM Building vor allem bei größeren Bauprojekten eingesetzt, doch auch private Bauherren profitieren zunehmend von einer besseren Planung, transparenteren Prozessen und einer frühzeitigen Erkennung möglicher Planungsfehler.

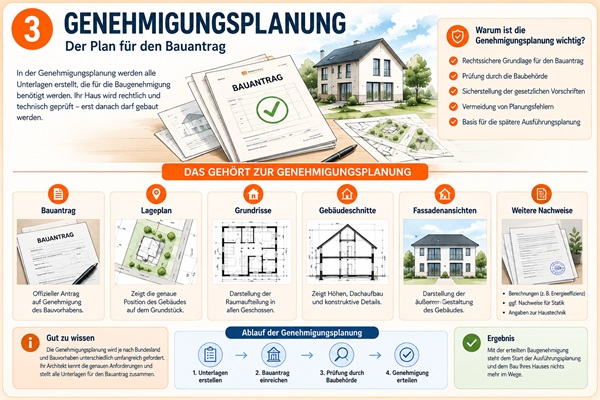

Welche Bauzeichnungen werden für einen Bauantrag benötigt?
Für den Bauantrag werden je nach Landesbauordnung unter anderem Lageplan, Grundrisse, Gebäudeschnitte, Fassadenansichten sowie weitere Nachweise benötigt. Die genauen Anforderungen unterscheiden sich je nach Bundesland und Bauvorhaben.

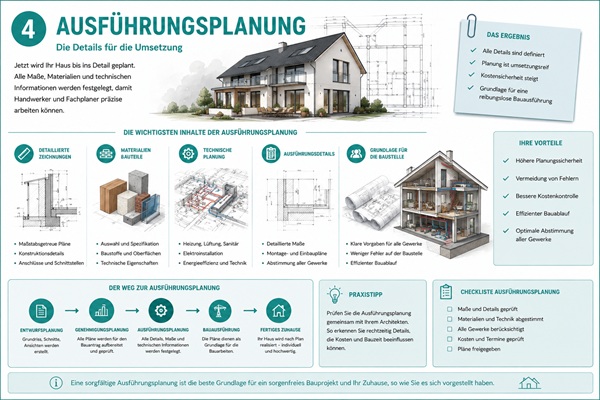

Wann entsteht die Ausführungsplanung?
Die Ausführungsplanung folgt auf die Genehmigungsplanung. Sie enthält sämtliche Maße, Materialien und technischen Details, nach denen Handwerksbetriebe das Gebäude später errichten.

Warum unterscheiden sich Wohnfläche und Grundfläche?
Die Wohnfläche berücksichtigt nur die anrechenbaren Bereiche eines Hauses. Dachschrägen, Keller oder technische Räume werden je nach Berechnung unterschiedlich bewertet. Deshalb ist eine sorgfältige Wohnflächenplanung bereits in der Entwurfsphase wichtig.

Welche Fehler treten bei Bauzeichnungen besonders häufig auf?
Typische Fehler sind falsch eingeschätzte Raumgrößen, zu wenig Stauraum, ungünstige Laufwege, nicht berücksichtigte Dachschrägen oder eine fehlende Abstimmung zwischen Grundriss, Gebäudeschnitt und Fassadenansicht.

Wie oft sollten Bauzeichnungen kontrolliert werden?
Idealerweise nach jeder größeren Planungsänderung. Besonders vor der Freigabe der Genehmigungs- und Ausführungsplanung sollten sämtliche Bauzeichnungen gemeinsam mit dem Architekten sorgfältig geprüft werden.
